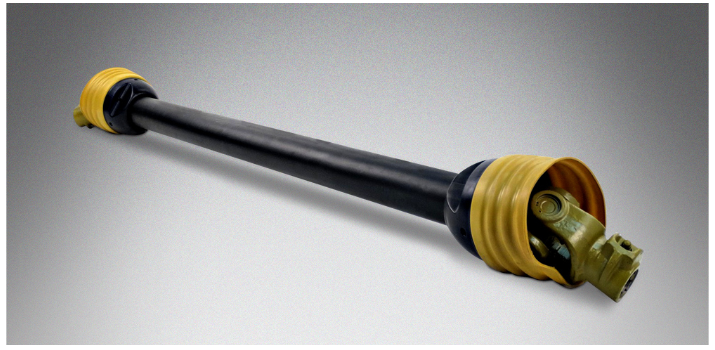

Le cardan, aussi appelé arbre de transmission, joue un rôle central dans l’utilisation des équipements agricoles. Il permet de transmettre la puissance générée par la prise de force (PDF) du tracteur vers les outils attelés tels que les broyeurs, les faucheuses ou les charrues.
Faire le bon choix de cardan est essentiel pour assurer la sécurité de l’opérateur, la longévité des équipements et le bon rendement des travaux agricoles. Pour cela, plusieurs éléments doivent être pris en compte : la puissance du tracteur, la longueur nécessaire, la catégorie du cardan, les dispositifs de sécurité intégrés, ainsi que la compatibilité avec les machines.
Ce guide vise à vous aider à identifier le cardan le plus adapté à vos besoins, en fonction de votre matériel et des conditions d’utilisation sur le terrain.
Catégorie du cardan (cat.)
Elle dépend de la puissance de votre tracteur (à la prise de force – PDF). La catégorie du cardan est déterminée par la puissance de votre tracteur à la prise de force (PDF) : plus cette puissance est élevée, plus la catégorie du cardan doit être adaptée pour transmettre efficacement le couple nécessaire. Exemple : Pour un tracteur de 100 ch, un cardan cat. 4 ou 5 est adapté.
| Catégorie | Puissance tracteur (PDF) | Couple nominal (Nm) |
|---|---|---|
| Cat. 1-2 | Jusqu’à 40 ch | ~400 Nm |
| Cat. 3 | Jusqu’à 90 ch | ~900 Nm |
| Cat. 4 | Jusqu’à 120 ch | ~1200 Nm |
| Cat. 5 | Jusqu’à 180 ch | ~1600 Nm |
Longueur du cardan
Prenez la mesure entre la prise de force du tracteur et l’entrée de la machine (PDF de l’outil à l’arrêt).
Le cardan choisi doit avoir une longueur repliée suffisante pour ne pas se comprimer complètement, et une longueur étendue qui couvre la distance maximale sans excès, afin d’éviter tout choc ou détérioration.
Sécurité
Le cardan doit être équipé d’une protection plastique intégrale avec chaînes de retenue, ce qui est obligatoire pour garantir la sécurité de l’utilisateur.
De plus, un embrayage de sécurité (type limiteur à friction, roue libre) est recommandé si l’outil utilisé nécessite une protection contre les à-coups ou les blocages soudains.
Tous les cardans fournis par Giemme Machinery sont muni de roue-libre.
Le choix d’un arbre de transmission (cardan) adapté est essentiel pour assurer la sécurité, la performance et la longévité de vos outils agricoles. Il doit être sélectionné en fonction de la puissance de votre tracteur, de la longueur nécessaire entre les deux machines, et des dispositifs de sécurité requis. Ne négligez pas les protections obligatoires et les systèmes d’embrayage pour prévenir tout dommage mécanique. Un bon cardan, bien dimensionné et entretenu, garantit un travail efficace et sans risque.
